DTR Series
- 향상된 편리성
- 손쉬운 Teaching과 정확한 좌료 입력 기능(Option:CCD 적용)
- 도포 위치 자동 보정기능(Option:Vision 적용)
- Needle 노피 자동 보정 기능(Option:변위 센서 적용)
- Dots, Lines, Arcs, Circles등 3차원 보간 기능
- Ball Screw와 AC Servo Motor를 사용하여 고정밀도와 고속 작업이 가능
- Dispensing전용 Tool 및 Controller 사용으로 정량, 정밀 작업이 가능
- 다모델 적용 가능한 범용성
- 255program or 30,000Point 입력이 가능한 대형 메모리 기능
- Dip Switch에 의한 손쉬운 프로그램 변경
- 고강도 구조
- 밀폐형 테이블 구조로 외부 분진 완벽 차단
- 압추형 구조 & 주물형 구조를 통한 다양한 제품 모델
- 고성능성 및 고기능성
- ± 0.01mm의 반복 정밀도 실현
- AC Servo Motor 구동 방식에 의한 정확한 응답성
- 빠른 시작을 위한 Set-Up
| DTR3-221 | DTR3-331 | DTR4-331 | DTR3-441 | DTR4-441 | DTR4-3351 | ||
| 3 | 3 | 4 | 3 | 4 | 4 | ||
| Range of operation | X,Y axis(mm) | 200 x 200 | 300 x 300 | 400 x 400 | 300 x 300 x 500 | ||
| Z axis(mm) | 100 | 100 | 100 | 100 | |||
| R axis | - | - | ±360' | - | ±360' | - | |
| Portable weight | work | 7kg | 15kg | 15kg | 15kg | ||
| Tool | 5kg(2kg) | 7kg(2kg) | 7kg(2kg) | 7kg | |||
| Speed | PTP(X,Y) | 500mm/s | 500mm/s | 500mm/s | 500mm/s | ||
| PTP(Z) | 250mm/s | 250mm/s | 250mm/s | 250mm/s | |||
| PTP(R) | - | - | 600mm/s | - | 600mm/s | - | |
| PTP(X,Y,Z) | 500mm/s | 500mm/s | 500mm/s | 500mm/s | |||
| Repeatability accuracy | X,Y axis | ±0.02mm | ±0.01mm | ±0.01mm | ±0.01mm | ||
| Z axis | ±0.02mm | ±0.01mm | ±0.01mm | ±0.01mm | |||
| R axis | ±0.02mm | ±0.02mm | |||||
| Dim ensions | W x D x H(mm) | 390 x 487 x 609 | 620 x 681 x 763.5 | 720 x 781 x 783.5 | 860 x 711 x 781.5 | ||
| Weight | 28kg | 70kg(74kg) | 78kg(82kg) | 82kg | |||
Twin Shuttle CSP / BGA UNDERFILL M/C
- X1, X2축 2개의 작업 테이블(Shutting)을 이용한 연속 작업방식(Loading/Unloading에 필요한 작업 손실이 없음)
- Heater 기능 및 Jig 각도 조절 장치를 채택하여 어떤 Underfill약체에도 적용이 가능합니다.
- Multi-Jig 방식과 Multi-Head 방식으로 작업 효율성 및 제품 생산성을 극대화 시킨 장비입니다.

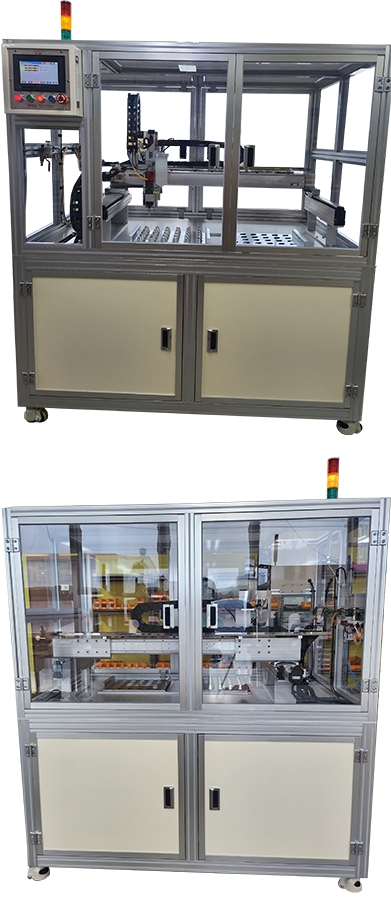

10연식 디스펜싱 시스템
- 로봇에 의한 정확한 모션 성능과 정량 토출을 제어하는 Multi-Controller가 특징인 장비입니다.
- Multi-Head의 사용으로 단위 시간당 많은 작업 수량을 충족시킬 수 있으며 디스펜서 코리아의 디스펜서, 악세사리와 구성하여 조합하면, 점도포, 라인도포, 3차원 작업등 폭넓은 용도에 대응이 가능합니다.

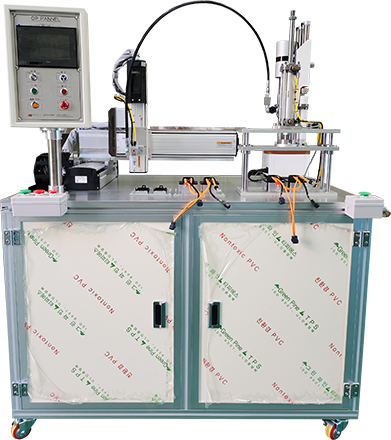

4연식 디스펜서
- 1&2액형 저점도 로봇토출 시스템
- 다양한 고점도 수지적용 (에폭시/우레탄/실리콘)등 접착목적의 수지
- 주제(A)와 경화제(B) 탱크 및 라인 히팅
- 용기교체시 기포제거 기능장착
- 탱크내 잔량감지쎈서 부착
- 한번의 동작으로 여러 가지 작업을 할 수 있음
- 바렐 및 카트리지 사용 가능
- 초정밀 기어펌프 사용으로 토출량 정확
- 장비내 안전장치 장착
- 소형모델부터 대형모델까지 시스템 선택용의
- 고압력 맥동방지장치 장착
- 다양한 모델 포인트 점도포 및 실링을 구연함
- 간단한 조작으로 작업자의 피로도 감소
- 자동작업 및 수동작업을 선택하여 제작가능
- 터치스크린을 사용 프로그램 간소화
- 자동화 라인과 연동가능
| 적용재료 | 에폭시, 우레탄 실리콘외 접착류 |
|---|---|
| 외형치수 | D1500 x W1500 x H1500 |
| 중량 | 150kg |
| 적용점도 | 1 ~ 100,000cps |
| Mixing방식 | Static mixer |
| Pump방식 | Can pump & Gear pump |
| 배합비 | 100:10 ~ 100:100 |
| 전원 | 220V & 380V 50Hz/60Hz |
-
Heating & Tilting방식의 지그에 안착된 PCB기판에 Underfill액체를 정량도포하는 작업
-
Twin Valve를 사용하여 이액형을 도포한 후, Vacuum Pad를 사용하여 제품을 이송시키는 작업
-
SMD Inductors에 에폭시를 Dot & Circle 도포하는 작업
-
정량밸브를 사용하여 Pot에 일정량을 토출하는 작업
-
휴대폰 Key-Pad에 전용 Nozzle을 사용하여 순간접착제를 Dotting하는 작업
-
CSP(FBGA)&BGA에 저점도 에폭시를 Under-filling하는 작업

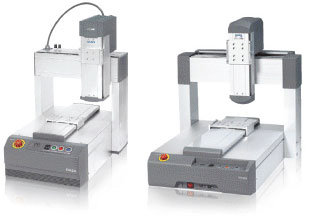

JR200N Series
- 향상된 편리성
- 간단한 조작으로 누구나 사용이 가능한 전용 Dispensing Software
- 협소한 작업 공간에서도 설치가 가능한 Compact Size
- 손쉬운 모델 변경과 대형 메모리 채택으로 다품종 소량생산에 적합함
- 서랍식 구조 채택으로 간편하고 쉬운 유지, 보수
- 각동 Error 메시지 표시 기능 및 알람 기능
- 고강성 구조
- 고강성 알루미늄 사출제를 채용한 세련된 Frame 구조
- 밀폐형 테이블 구조로 외부 분진 완벽 차단
- 다모델 적용 가능한 범용성
- 디스펜서, 액세서리와 조합하여 여러 작업을 자동화 할 수 있음
- 255program or 30,000Point 입력이 가능한 대형 메모리 기능
- 고성능성 및 고기능성
- Dispensing 전용 Head Bracket 사용으로 Needle 각각의 미세 위치 조정이 가능
- ±0.007mm의 반복 정밀도 실현
- 사용자 위주의 초간편한 Teaching 방법 및 편집 가능
- 빠른 시작을 위한 Set-Up
| JR2203N | JR2204N | JR2302N | JR2304N | JR2403N | JR2404N | ||
| 3 | 4 | 3 | 4 | 3 | 4 | ||
| Range of operation | X,Y axis(mm) | 200 x 200 | 300 x 320 | 400 x 400 | |||
| Z axis(mm) | 50mm | 100mm | 15000 | ||||
| R axis | - | ±360' | - | ±360' | - | ±360' | |
| Portable weight | work | 7kg | 11kg | 11kg | |||
| Tool | 3.5kg | 6kg | 6g | ||||
| Speed (mm/s) | PTP(X,Y) | 700 (5~500) | 800 (8~800) | 800 (8~800) | |||
| PTP(Z) | 250 (2.5~250) | 320 (3.2~320) | 320 (3.2~320) | ||||
| PTP(R) | - | 600 | - | 800 | - | 800 | |
| PTP(X,Y,Z) | 500 (0.1~500) | 800 (0.1~800) | 800 (0.1~800) | ||||
| Repeatability accuracy | X,Y axis | ±0.006mm | ±0.007mm | ±0.007mm | |||
| Z axis | ±0.006mm | ±0.007 | ±0.007mm | ||||
| R axis | - | ±0.01 | - | ±0.01 | - | ±0.01 | |
| Dim ensions | W x D x H(mm) | 320 x 387 x 536 | 560 x 529 x 649 | 584 x 629 x 799 | |||
| Weight | 18kg | 35kg | 43kg | ||||
CSP/GBA UNDERFILL M/C
- 2축 이상의 고강성 Multi-Head 적용으로 작업 효율성 및 제품 생산성 극대화가 가능합니다.
- Jig에 Heating 및 Tilting방식을 채택하여 어떤 Underfill 액체에도 적용이 가능합니다.
- Underfill 전용 Controller와 Tool을 사용하여 고정밀, 고정량 토출 적용이 가능합니다.
PDP/LCD Silicone Dispensing M/C
- CCD, CMOS형태의 Camera Module제푸멩 정량 토출을 하기 위한 장비입니다.
- CCD Camera & Height Sensor를 장착하여, 손쉬운 티칭과 위치 자동 보정, 고정도의 도포 실현이 가능합니다.
-
PDP기판상의 Chip을 8연식 Nozzle을 사용하여 Sealing하는 작업
-
Camera Module제품을 Vision System을 사용하여 Dispensing하는 작업
-
4축 Robot(±360')를 사용하여 SEaling하는 작업
-
UV & RTV 실리콘을 사용하여 TFT LCD-COG도포작업 및 UV코팅 도포작업
-
카멜 모듈(CMOS)에 IR필터(UV)&하우징(에폭시)도포하는 작업
-
4Pin Shower Needle을 사용하여 카메라 모듈(CMOS)에 Dotting하는 작업
1액형 2액형 고점도 3축 자동 토출기
- 100mm~5000mm까지 직선 라인 및 몰딩 자동토출되는 시스템
- 1액형 ~ 2액형 저점도/고점도 액상을 선택하여 작업
- 초당 최대 500mm 스피스 구상
- 초 정밀 토출로 최상의 라인도포 및 몰딩도포가 시현됨
- 최저가 공급을 가능하는 시스템
- 실리콘/에폭시/우레탄/ 기타 접착제 사용가능
- 자동세척기능 장착
- 터치스크린 사용 작업자의 원활한 작업진행 적용
- 1kg/3kg/5kg/20kg/200kg 캔펌프 적용가능
