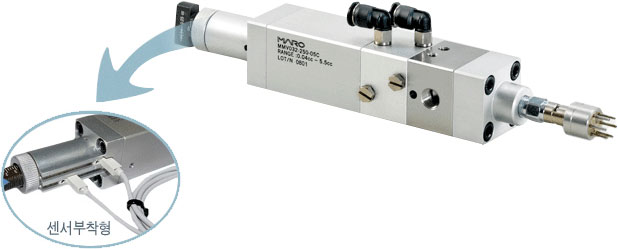

METERING VALVE

METERING VALVE 특징

  • 용적계량식 Valve로, Set된 량의 정밀 토출이 가능합니다.
  • 고압형이면서, 소형/경량이므로, 공간설계가 용이합니다.
  • Spool Guide Bush 사용으로 Seal 수명을 극대화 시켰습니다.
  • Spool변 방식으로, Suck Back 기능(Nozzle 끝단 재료흡입)이 탁월합니다.
  • Rod Seal의 재질이 강화 테프론으로, 내구/ 내압성이 극히 우수합니다.
  • Stroke 조절이 Handle식이어서, 공구없이 손으로 간단히 량의 Set가 가능합니다.
  • Seal 교환이 용이하며, Rod Seal 셋트 구조가 적층구조이므로, 교환이 간단합니다.
  • 적용재료 : Greas, Oil외

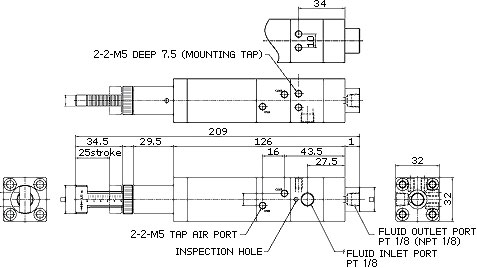

METERING VALVE 외형도

METERING VALVE 사양

변구조SPOOL변 방식
토출량 Range0.04 ~ 5.5cc
토출량정도± 0.5%
적용점도1 ~ 1,000,000cp / Grease
접액부재질AL7075, SUS303, Teflon, Viton, Acetal
재료압송압3.0 ~ 25.0 Mpa
작동속도80Cycles/min(25.0Mpa , 5cc 조건), 30Cycles/min(5.0Mpa , 5cc 조건)
작동공기압0.35 ~ 0.7Mpa
배관접속구IN/OUT , PT1/8
사각 Body Size32 x 32 x 126 (총장 209)
중량440g
표준부속품-
